Anforderungen

CIM Konzepte der vergangenen Jahre postulierten in Fachzeitschriften immer wieder das «Fertigungskonzept der Zukunft». Technische und logistische Daten sind die Grundpfeiler der Planung und Produktionssteuerung PPS. In der Regel befinden sich diese Daten auf unterschiedlichen Rechnerarchitekturen, eine gemeinsame Nutzung ohne Redundanzen stellte in der Vergangenheit grosse technische und organisatorische Probleme dar. Im Rahmen der Einführung eines Dokumentverwaltungssystems PDM muss ein automatischer Abgleich dieser Daten möglich sein.

Lösung

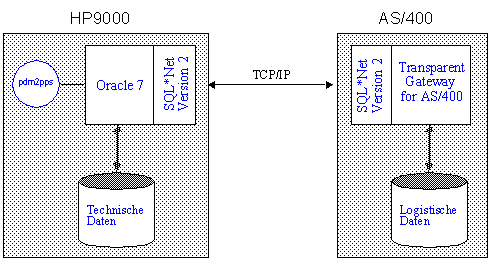

Die Realisierung einer Schnittstelle zwischen PDM und PPS erfolgt in Form einer verteilten Datenbank (Distributed Database), Oracle7 auf der technischen Seite, DB2/AS400^® auf der kommerziellen Seite. Das AS/400 System wird mit einem TCP/IP Subsystem und einem Oracle Transparent Gateway ausgerüstet. Mittels Database Links ist es möglich, Tabellen auf dem AS/400 System nahezu transparent anzusprechen. Das Zweiphasen Commit Konzept sichert die verteilte Transaktion.

Ergebnis

Die realisierte Schnittstelle in Form der erstellten Oracle PRO*C Software «pdm2pps» ermöglicht den Datenabgleich zwischen den beiden «Welten». Tatsächlich stellt die realisierte Lösung einen echten Meilenstein in einem CIM Konzept dar. Dank den neuen Oracle7 Produkten wie SQL*Net2, Two-Phase-Commit und dem Transparent Gateway für AS/400 konnte der Programmieraufwand für die Schnittstelle minimal gehalten werden, Sicherungsroutinen beschränken sich auf die Kontrolle des Two-Phase-Commit. Anfängliche Probleme mit der Sonderzeichenumsetzung konnten mit der neusten Version des Transparent Gateway gelöst werden

... Alles oder Nichts mit Two-Phase Commit !
